針對目前BIM技術的發展，中交公路規劃設計院有限公司主要開展了以下幾個方面的工作：一是政策和標準的制定，二是平臺的研發，三是具體的應用。此外，公規院還重新組建了數字土木研究室，主要包括軟件研發和BIM技術研發等工作。

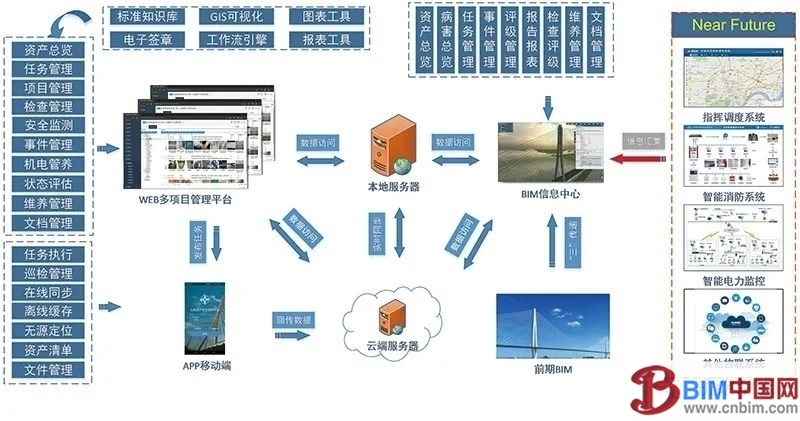

公規院目前正在參與編寫三部BIM行業標準，分別是《公路工程信息模型應用統一標準》《公路工程信息模型設計應用標準》《公路工程施工信息模型應用標準》。應用統一標準，對公路工程的分類編碼、數據存儲進行了詳細規定。設計應用標準，包含公路工程的模型審核及交付等內容。2018年12月剛剛通過送審稿評審會。按照交通運輸部的統一安排，計劃在明年下半年或者2020年上半年正式發布這三部行業的BIM標準。公規院負責整個橋梁部分的內容。 深中通道 研發方面主要分為兩大板塊，一個是分析平臺，另一個是管理平臺。 管理平臺——交通資產管理系統 管理平臺方面主要有兩個系統，一個是項目管理系統，另一個是基于BIM的交通資產管養信息化系統。項目管理系統作為項目部日常辦公系統，可實現事務管理、項目立項、成本控制、項目管理、員工云端、BIM建設、視頻監控等在線辦理，規范了辦事流程，提高了辦理效率，提升了管理水平。基于BIM的交通資產管養信息化系統主要是，BIM平臺的核心功能為資產清單管理、構件定位及動靜態屬性展示、管養數據展示、應急管理、事件報警等，充分發揮其可視化優勢，形成數據標準化集聚和管理平臺，通過數據的模型化載體進行基于數據的生產管理。這個系統的另一方面是BIM平臺同時支持VR等虛擬現實技術。目前，南京三橋、北盤江大橋、杭州灣大橋、緯三路隧道項目都在使用。 目前，公規院在各個領域，包括橋-島-隧集群工程、橋梁工程、建管養一體化工程、公路綜合工程、海外工程、市政工程、建筑工程，都在使用BIM技術，但是側重點都是在設計和運維方面。具體的應用點包括—— 360°全景真三維模型 1.設計階段 數字化規劃設計總體實施方案 ③BIM集成化智能化方案比選 施工階段BIM技術總體實施方案 2.施工階段 運維階段BIM技術總體實施方案 3.運維階段 BIM技術的應用發展，需要達到橋梁全壽命期BIM應用，實現數據真正的有效傳遞，這樣才能真正實現BIM的價值。未來，尤其在設計方面，如果不能解決標準化和數字化問題，就無法完全體現BIM技術的優勢。所以，BIM技術在未來的發展中，首先要實現標準化和數字化，使整個橋梁工程能夠?qū)崿F(xiàn)數字化表達。在此基礎之上，通過積累大量的樣本，形成大數據，并通過這些大數據進行智能化的轉換。這些也許就是推進BIM未來發展最主要的兩個方面。標準制定
研發深化

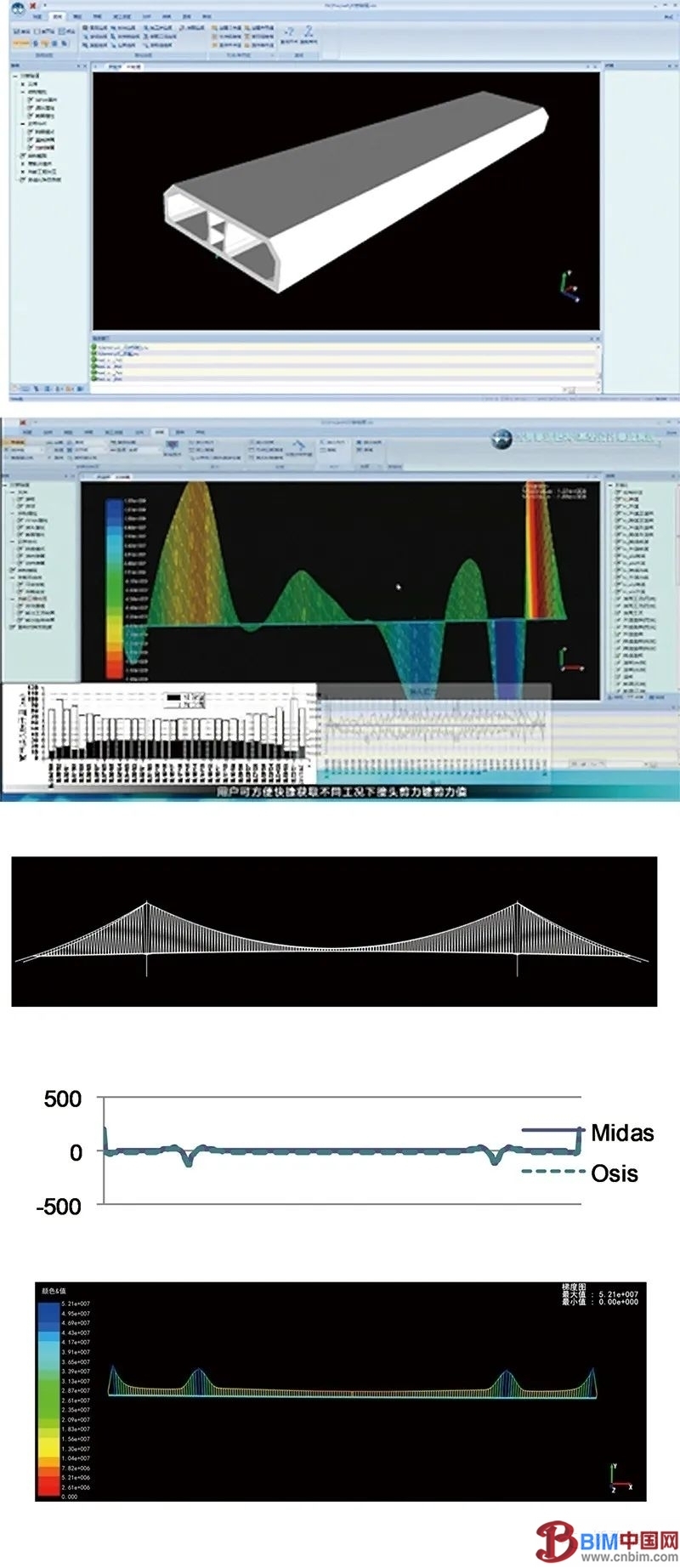

分析平臺。OSIS軟件從2011年開始研發，它是一個類似于TDV和邁達斯的分析軟件。2011年發布OSIS-Tunnel V0.1，2014年發布OSIS-Bridge V0.1，2017年年初發布了OSIS V1.0，2018年 10月份發布了OSIS V2.0。
港珠澳大橋沉管隧道施工圖設計階段的縱向總體分析均是由OSIS-Tunnel計算。2014年，在OSIS-Tunnel這個軟件基礎上加入了橋梁的一些功能，推出了OSIS-Bridge V0.1這個產品。該產品能夠?qū)崿F(xiàn)懸索橋、斜拉橋、梁橋等不同橋型的分析計算。通過40余個橋梁項目的應用發現，該軟件能夠滿足施工圖設計要求。采用AASHTO規范的巴拿馬四橋，也正是應用了這個軟件進行計算。
應用實踐
全面應用BIM技術，建立地形、地質、道路、橋梁、隧道、附屬設施等三維信息模型，進行方案優化設計、可視化展示、施工方案模擬等，指導設計人員進行深化設計，最終為施工階段提供準確的BIM模型。
①傾斜攝影。真三維地表模型具有高度、長度、面積、角度、坡度、土方量計算等可量測的屬性，實現1:1實景再現。平面和高程相對精度±15cm，為BIM設計提供真三維地表模型數據。
②BIM三維地質建模技術。應用BIM、多源異構數據集成及移動互聯技術，建立橋梁建養一體化平臺，實現橋梁全周期的信息共享和動態模擬，進行橋梁運維的準確評估、快速預警和高效決策。
④BIM設計分析一體化。目前，BIM設計分析一體化主要是在傳統設計中，圖紙模型與計算模型相互割裂。研發參數化建模軟件，通過參數化建模的方式生成三維模型。同時，模型能導入分析軟件進行分析計算，實現高效的全橋設計和分析計算過程。將BIM三維模型局部導入有限元計算軟件計算，通過計算結果修訂三維模型，從而實現建模和分析計算的高效統一。
⑤參數化設計
⑥精細化設計
⑦BIM正向出圖
⑧工程量計算
⑨檢查與分析。能夠?qū)IM模型進行碰撞檢查，高效率地檢查出碰撞問題，對實際工程很有經濟效應。能夠生成交互式電子虛擬沙盤，能夠進行道路視距分析與檢查，建筑界限的分析與檢查，標注并檢查凈空與水平距離，此外可以通過二次開發，基于BIM 模型進行多種分析與檢查。
⑩BIM技術在裝配式鋼橋通用圖中的應用
?在機電專業的應用
?可視化與VR

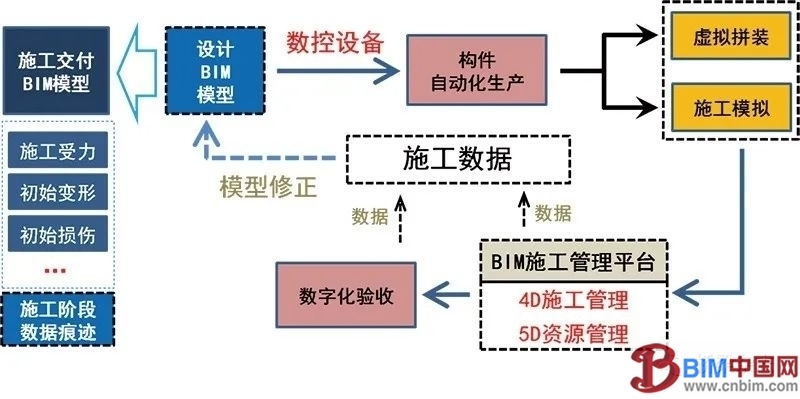

基于設計提供的BIM模型，施工管理平臺解決施工中的控制及管理難題，施工交付BIM模型記錄施工數據痕跡，作為運維階段BIM模型的初始狀態，實現數據的全生命周期流動。
①施工模擬。對全專業進行施工工序、施工進度、施工工藝，進行施工模擬。
②設計/制造/拼裝一體化。
③高速公路改擴建交通導改。創新運用BIM技術解決高速公路改擴建實際問題，巧妙地使用BIM技術將施工組織和交通組織緊密結合，進行方案模擬與分析，進行不同階段的交通導改方案的模擬。同時，可以參數化修改方案，為業主提供技術支持。
實現全生命周期流動BIM模型，記錄施工中的受力、變形及初始損傷等信息，并基于監控信息實時修正BIM模型，解決健康監測模型的準確性問題。基于統一管理平臺及運營大數據，實現管養的信息化、智能化。
①檢測。以黑山Tara河大橋項目為例。開發的基于BIM的橋梁病害檢測展示一體化系統，大致使用步驟如下：使用三維激光掃描儀（徠卡）對橋梁進行掃描，自動生成大橋三維實體模型；使用“外業記錄系統”的移動終端，現場錄入檢測到的橋梁病害，上傳到系統云端；系統自動將檢測到的病害與模型各構件進行掛接，可直觀化地展示病害所在位置，并且可自動生成檢測報告、歸檔用原始記錄。

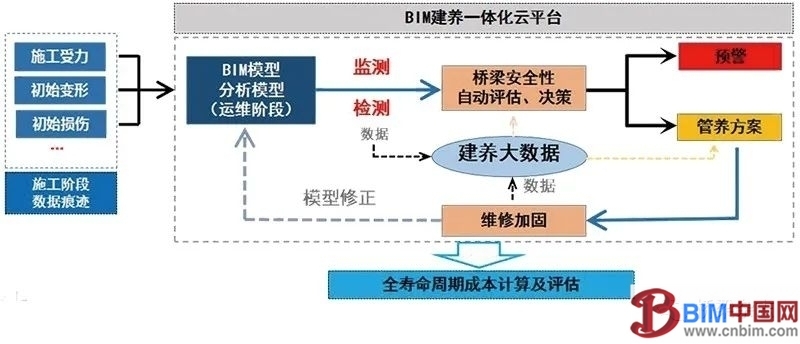

②監測。以嘉紹大橋項目為例。將建設期形成的橋梁BIM模型與運維期養護管理信息相融合，形成建養一體化橋梁BIM模型。針對多災害作用下橋梁工程發生的災害行為及后果，采用并發采集技術和遠程高效傳輸技術，建立多災害實時感知與傳輸子系統、橋梁監測數據庫系統，為感知結構響應、預測災變行為提供數據支撐。建立智能化巡檢運營養護管理系統和移動端APP系統，實現從數據采集、養護計劃、巡查檢查、養護檢測評定、日常養護、養護工程等集群工程養護業務全過程的信息化管理。利用大數據方法進行管養數據分析挖掘，實現基于監測與檢測數據的橋梁性能綜合評估。
③資產管理系統。施工方錄入提交構件質量及危險源信息，系統推送至監理方及業主，實現構件與質量信息關聯，可以隨時查看質量安全信息，提高管理效率。資產管理系統能夠在整個模型實現構建的快速定位；以ID為索引，將模型與數據庫相連，使構件具備包括材料、幾何尺寸等靜態屬性，并附著設計圖紙、施工安裝（時間、廠家等）等必要信息；利用BIM技術將動態數據（如病害、檢查、維修、技術狀況評級等）進行管理、定位和直觀形象化的展示；病害統計圖表與模型構件信息緊密結合；根據知識庫的內置病害等級定義，對統計的病害按照病害等級的排序，讓急需處治的病害能夠自動前置；快速查詢檢查項目任務信息，包括檢查任務的名稱、時間、類型、持續時間等信息；得出技術狀況評定。
對于橋梁BIM的思考和展望
本文刊載 /《橋梁 · BIM視界》雜志
作者 / 李毅
作者單位 / 中交公路規劃設計院有限公司
